Назначение изделия
Устройство вводно-защитное постов ЭЦ ВЗУ-ЭЦС-Е предназначены для разделки напольных кабелей, подключения (отключения) к постовому монтажу любой кабельной жилы, а также для защиты внутрипостовой аппаратуры от атмосферных и коммутационных перенапряжений.
Вводно-защитные устройства разработаны в нескольких исполнениях:
ВЗУ-ЭЦС-2080 – представляет собой шасси с габаритными размерами 2080х900х300 мм одно- или двух — стороннего обслуживания. Элементы крепления шасси и способ его установки допускают его применение взамен статива СК-ЭЦИ-2080.
ВЗУ-ЭЦС-2580 – представляет собой шасси с габаритными размерами 2580х900х300 мм одно- или двух — стороннего обслуживания. Элементы крепления шасси и способ его установки допускают его применение взамен статива СК-ЭЦИ-2580.
ВЗУ-ЭЦС-Е – представляет собой шкаф двухстороннего обслуживания с габаритными размерами 2000х600х600 мм для напольного размещения. Шкаф содержит одностворчатые двери с каждой стороны обслуживания. В устройстве предусмотрена возможность как верхнего, так и нижнего подключения кабелей.

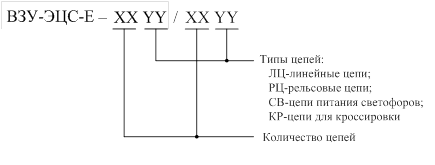

ВЗУ-ЭЦС-М – представляет собой шасси одностороннего обслуживания, предназначенное для установки на действующие кроссовые стативы типа СК-ЭЦИ. Установка шасси на статив может быть выполнена как со стороны установки элементов, так и со стороны монтажа. Установка шасси со стороны установки элементов производится на место изъятых клеммных панелей. Для устройства ВЗУ-ЭЦС-М предусмотрено несколько вариантов исполнений, различающихся высотой шасси и количеством защищаемых цепей.
Конструкция вводно-защитного устройства позволяет производить как верхнее, так и нижнее подключение кабелей. Монтаж жил кабеля производится с применением клемм беспаечного монтажа. Клеммы беспаечного монтажа и модули защиты устанавливаются на стандартную DIN-рейку шириной 35 мм.
В составе вводно-защитного устройства предусмотрены модули регистрации, предназначенные для регистрации случаев срабатывания элементов защиты, контроля выработки ресурса варисторных модулей и передачи информации об их отказе или предотказном состоянии по цепям ДК.
