Назначение изделия

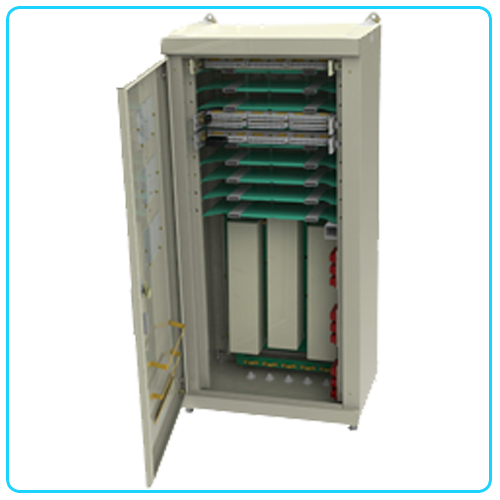

Вводно–защитные устройства ВЗУ-Е конструктивно выполнены в виде 19-дюймового шкафа и предназначены для использования на узловых и промежуточных станциях железных дорог с аналоговой и цифровой аппаратурой оперативно-технологической связи. ВЗУ-Е устанавливаются в помещениях постов ЭЦ, дежурных по станции, а также обслуживаемых и необслуживаемых усилительных пунктов.
Технические характеристики
- ввод магистральных кабелей связи;
- ввод кабелей местной и оперативно-технологический связи;
- защиту обслуживающего персонала и аппаратуры аналоговой и цифровой связи от опасных напряжений и токов, возникающих в цепях местной, избирательной связи, а также в цепях межстанционной и перегонной связи;
- временную беспаечную коммутацию цепей при помощи кроссировочных шнуров;
- испытание входящих на ВЗУ-Е физических цепей в сторону линии и в сторону станции.
- блоков защиты цепей местной связи (ЗМС-Е);
- блоков защиты цепей НЧ избирательной связи (ЗИС-Е);
- блоков защиты межстанционной и перегонной связи (ЗМП-Е);
- кабельных боксов БММ2-2 или БММ2-3, кабельных боксов БКТ-30-2.
— Блок ЗМС-Е (ЕИУС.468240.118) предназначен для защиты 30 цепей местной связи.
— Блок ЗИС-Е (ЕИУС.468240.119) предназначен для защиты 10 цепей НЧ избирательной связи.
— Блок ЗМП-Е (ЕИУС.468240.120) предназначен для защиты 2 линий ПГС, включаемых как по 2-х проводной, так и по 4-х проводной схеме, и 2-х линий МЖС.
— Блок ЗИС-Е (ЕИУС.468240.119) предназначен для защиты 10 цепей НЧ избирательной связи.
— Блок ЗМП-Е (ЕИУС.468240.120) предназначен для защиты 2 линий ПГС, включаемых как по 2-х проводной, так и по 4-х проводной схеме, и 2-х линий МЖС.
