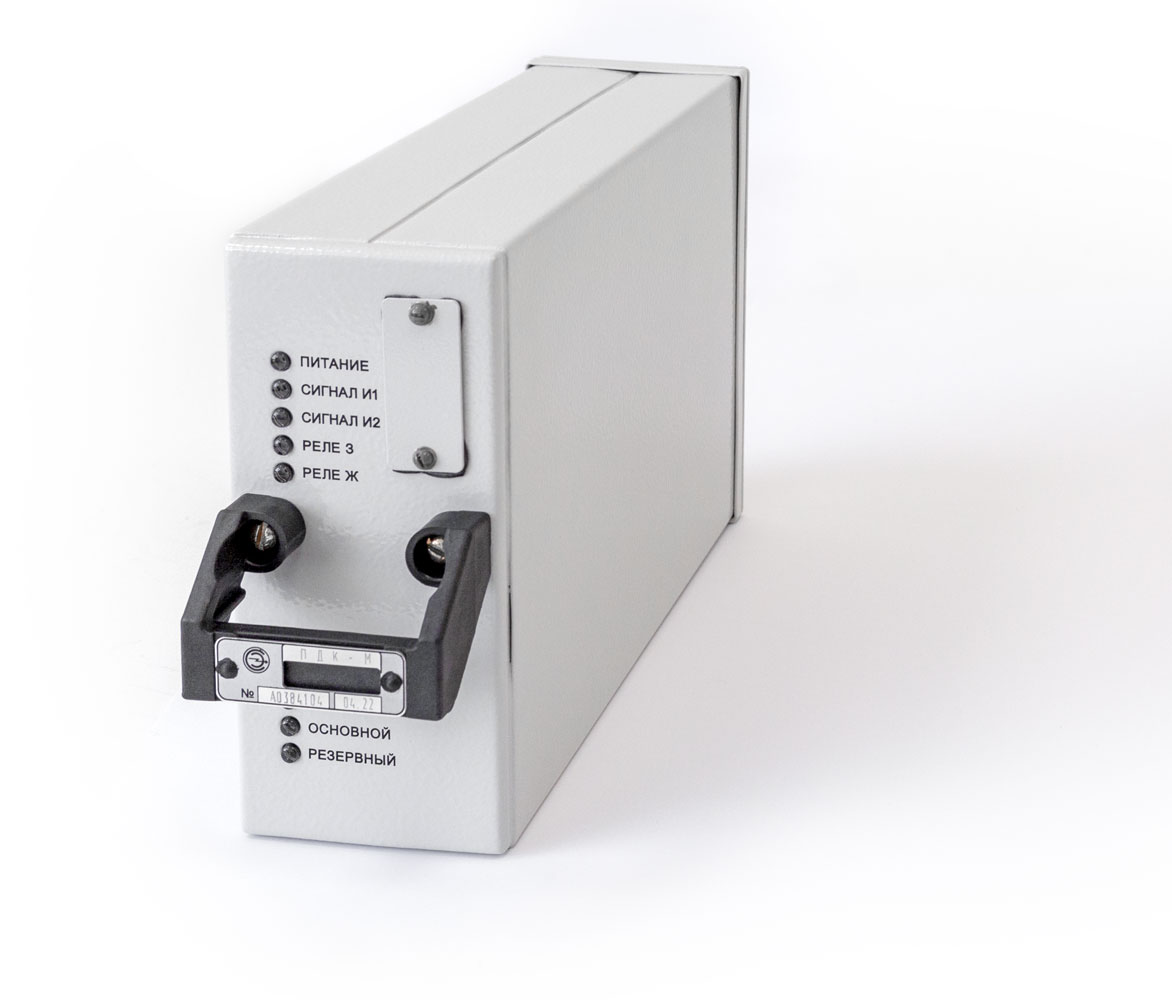

Приемник-дешифратор кодовый путевой ПДК-М ЕИУС.468362.001-01 (далее – ПДК-М или изделие) обеспечивает прием сигналов из РЦ, их дешифрацию и включение реле управления сигнальными огнями светофора. ПДК-М устанавливается в релейный шкаф или на статив поста ЭЦ.
Участки железнодорожных линий с любым видом тяги поездов и с размещением аппаратуры в релейных шкафах. При использовании в сигнальных установках числовой кодовой автоблокировки ПДК заменяет ячейки БС-ДА, БИ-ДА, БК-ДА и импульсные путевые реле правильного и неправильного направлений.
Технические характеристики
1. Входное напряжение питания переменного тока, В 16 ± 2,5
2. Частота переменного тока питания, Гц 50 ± 2 или 25 ± 1
3. Потребляемая мощность без внешних нагрузок, Вт, не более 12
4. Входное сопротивление ПДК-М на частотах входного сигнала
(25 ± 1) Гц, (50 ± 2) Гц или (75 ± 2) Гц, Ом от 100 до 120
5. Действующее значение напряжения включения приемника
ПДК-М для частот входного сигнала (25 ± 1) Гц, (50 ± 2) Гц или
(75 ± 2) Гц, В
от 2,9 до 3,2
6. Действующее значение напряжения выключения приемника ПДК-М для частот входного сигнала (25 ± 1) Гц, (50 ± 2) Гц или (75 ± 2) Гц, В от 2,1 до 2,4
7. Максимальное значение действующего напряжения
переменного тока входного сигнала, В, не более 9,5
8. Напряжение на выходах управления реле Ж и реле З при
сопротивлении нагрузки 1230 Ом ± 10%, В 12 ± 2
9. Время реакции на занятие рельсовой цепи, с, не более 2,5
10. Время обесточивания реле Ж, с, не более 4
11. Время реакции на сход стыка смежных рельсовых цепей, с, не
более 15
12. Масса, кг, не более 5
13. Габаритные размеры с панелью крепления (ДхШхГ), мм, не более 210х90х310
