Назначение изделия
ЦМ КРЦ-М предназначен для контроля и кодирования рельсовых участков с приемом и передачей информации через цифровой и/или релейный интерфейс в управляющие системы.
Область применения
Станционные и перегонные системы метрополитенов с тональными рельсовыми цепями.
Функциональные аналоги
Системы бесстыковых рельсовых цепей 3-го поколения, система кодирования «Днепр».
Отличительные особенности
— Технические характеристики
- повышенная эксплуатационная надежность за счет резервирования аппаратуры и дублирования каналов передачи данных;
- повышенная безопасность, обеспечиваемая двухпроцессорным схемотехническим построением приборов с сильными связями;
- возможность интеграции с релейными и микропроцессорными системами автоматики метрополитенов;
- комплексная защита всех цепей от коммутационных перенапряжений;
- встроенная система самодиагностики с возможностью передачи информации о работоспособности приборов и состоянии предохранителей в системы автоматизированного диспетчерского контроля;
- возможность автоматического переключения на резерв в случае перехода любого прибора в защитное состояние.
ЦМ КРЦ-М обеспечивает выполнение следующих функций:
- контроля свободности и занятости (целостности) рельсовых цепей и передачи информации об этом в микропроцессорные и релейные системы электрической централизации;
- формирования и передачи в рельсовые цепи сигналов АРС;
- автоматического диагностирования состояния устройств, входящих в его состав, а также предохранителей с регистрацией отказов;
- обмена данными с микропроцессорными системами СЦБ по интерфейсу RS-422;
- формирования аналоговых сигналов управления электромагнитными реле и мониторинга (опроса состояния) тройниковых контактов реле (при увязке с релейными системами СЦБ);
- комплексной защиты от коммутационных перенапряжений аппаратуры, установленной внутри шкафа.
- Средний срок службы до списания — 15 лет.
По функциональному назначению ЦМ КРЦ-М разделен на три комплекта, каждый из которых устанавливается в отдельном монтажном шкафу (19-дюймовом).
ЦМ КРЦ-М включает в себя:
- аппаратуру тональных рельсовых цепей (ГП3С-Е, ПП3СМ-Е, ФПМ-Е, УТ-Е);
- аппаратуру кодирования рельсовых цепей сигналами АРС (ГАРС-Е);
- аппаратуру защиты от коммутационных перенапряжений;
- аппаратуру контроля перегорания предохранителей (БКП);
- аппаратуру обмена данными с микропроцессорными и релейными системами СЦБ (КСн, ОКД-Е).
Приведены в эксплуатационных документах

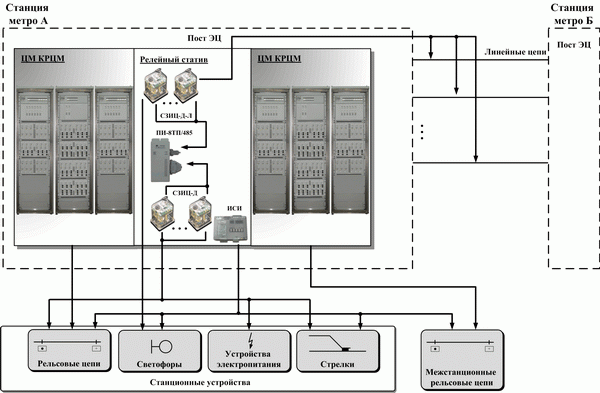

Схема включения аппаратуры автоматики метрополитенов
Инструкция по монтажу
Руководство по эксплуатации
Технические условия
Типовая методика испытаний
Технические решения ТР3
Технические решения ТР4
